Всесезонные солнечные системы горячего водоснабжения и поддержки отопления
адрес: г. Одесса ул. Французский бульвар д.56 Санаторий "Белая акация"
ПОКА на 2012 г. наибольшая инсталяция солнечных вакуумных коллекторов в Украине !!
цель использования гелиосистемы: СВК-30Н - горячее водоснабжение.
производительность системы: горячее водоснабжение - 30 куб.м.
Экономия по ГВС среднегодовая
- ГВС - 80 %
.
состав системы: 120 шт. солнечных вакуумных коллекторов СВК-30Н
особенность системы: солнечный вакуумный коллектор с
тепловой трубкой (сухая трубка), в качестве теплоносителя применяется
пропиленгликоль.
.jpg)
адрес: Николавеская обл. г. Вознесенск десткий сад №11 "Радуга"
цель использования гелиосистемы: круглогодичное горячее водоснабжение.
производительность системы: горячее водоснабжение - 3,5 куб.м.
Экономия: по ГВС среднегодовая
- ГВС - 80 %
.
состав системы:16 шт. солнечных вакуумных коллекторов СВК-20Н Стандарт
особенность системы: солнечный вакуумный коллектор с
тепловой трубкой (сухая трубка), в качестве теплоносителя применяется
пропиленгликоль.
адрес: Николавеская обл. г. Вознесенск десткий сад №2 "Солнышко"
цель использования гелиосистемы: круглогодичное горячее водоснабжение.
производительность системы: горячее водоснабжение - 1,7 куб.м.
Экономия: по ГВС среднегодовая
- ГВС - 80 %
.
состав системы:10 шт. солнечных вакуумных коллекторов СВК-20Н Стандарт
особенность системы: солнечный вакуумный коллектор с
тепловой трубкой (сухая трубка), в качестве теплоносителя применяется
пропиленгликоль.
адрес: Николавеская обл. г. Вознесенск десткий сад №12 "Светлячок"
цель использования гелиосистемы: круглогодичное горячее водоснабжение.
производительность системы: горячее водоснабжение - 1,5 куб.м.
Экономия: по ГВС среднегодовая
- ГВС - 80 %
.
состав системы: 7 шт. солнечных вакуумных коллекторов СВК-20Н Стандарт
особенность системы: солнечный вакуумный коллектор с
тепловой трубкой (сухая трубка), в качестве теплоносителя применяется
пропиленгликоль.
адрес: Одесская обл. с. Червоный хутор ул. Елочная
цель использования гелиосистемы: ССГВ_ТТр47-1500_15 - горячее водоснабжение и поддержка отопления.
производительность системы:
- поддержка системы отопления 200 кв.м.
- горячее водоснабжение - 300 л./сутки.
Экономия:
- ГВС - 90 %
- система отопления - 30 %.
состав системы: 8 шт. установок СВК47-1500_15
особенность системы: солнечный вакуумный коллектор с тепловой трубкой (сухая трубка), в качестве теплоносителя применяется пропиленгликоль.
основное оборудование: циркуляционный насос: Willo TOP SR 25/7,5; емкость косвенного нагрева ГВС: 500 л. и 300 л.; контроллер: Star SD-2.; дублирующий источник нагрева: электрокотел ЭВН-4,5 кВт.
адрес: г. Одесса, р-н Таирово ул.Долгая
цель использования гелиосистемы: ССГВ_ТТр47-1500_15 - круглогодичное ГВС (горячее водоснабжение) и поддержка системы отопления.
производительность системы:
- 250 л. ГВС в сутки;
- поддержка системы отопления 200 кв.м.
Экономия:
- ГВС - 90%;
- система отопления - 40 %.
состав системы: 14 шт. установок ССГВ_ТТр47-1500_15
особенность системы: солнечный вакуумный коллектор с тепловой трубкой (сухая трубка), в качестве теплоносителя применяется пропиленгликоль.
циркуляционный насос: Willo TOP 25/7,5.
емкость накопитель: Drazica 250 NTRR/BP 24*2 кВт.
емкость аккумулятор системы отопления: Buderus 750 л.
контроллер: Star SD-3.
дублирующий источник нагрева: газовый котел.
адрес: Одесская обл. пгт. Затока БО "Медик"
цель использования гелиосистемы: СВК58-1800_15 - горячее водоснабжение и поддержка отопления.
производительность системы:
- поддержка системы отопления 250 кв.м.
- горячее водоснабжение - 200 л./сутки.
- в летний сезон около 2-2,5 куб м горячей воды
Экономия:
- ГВС - 90 %
- система отопления - 15 %.
состав системы: 12 шт. установок ССГВ_ТТр58-1800_15
особенность системы: солнечный вакуумный коллектор с тепловой трубкой (сухая трубка), в качестве теплоносителя применяется пропиленгликоль.
циркуляционный насос: Willo Star TOP 20/6.
емкость ГВС: 250 л.
контроллер: Star SD-3.
дублирующий источник нагрева: электрокотел.
адрес: Одесская обл. с. Лески жил.кооператив Золотые ключи
цель использования гелиосистемы: ССГВ_ТТр58-1800_15 - горячее водоснабжение и поддержка отопления.
производительность системы:
- поддержка системы отопления 50 кв.м.
- горячее водоснабжение - 300 л./сутки.
Экономия:
- ГВС - 80 %
- система отопления - 10%.
состав системы: 4 шт. установок ССГВ_ТТр58-1800_15
особенность системы: солнечный вакуумный коллектор с тепловой трубкой (сухая трубка), в качестве теплоносителя применяется пропиленгликоль.
циркуляционный насос: Willo TOP-RL 25/7.5
емкость ГВС: 200 л.
контроллер: Buderus
дублирующий источник нагрева: газовый котел Buderus

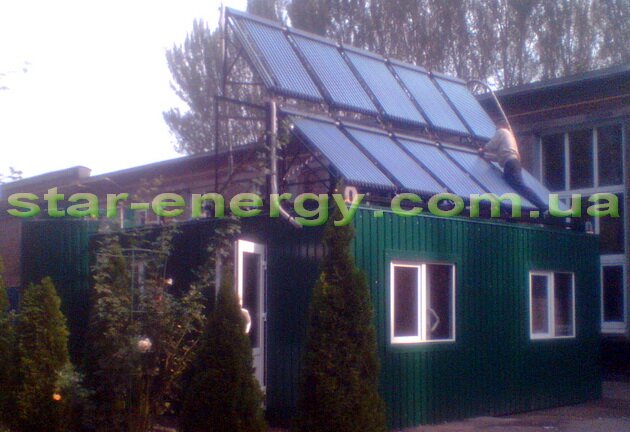

адрес: Запорожская обл.
цель использования гелиосистемы: ССГВ_ТТр47-1500_15 - поддержка системы отопления птичьего инкубатора.
производительность системы:
- поддержка системы отопления 20 кв.м.
Экономия:
- система отопления - 50 %.
состав системы: 10 шт. установок ССГВ_ТТр47-1500_15
особенность системы: солнечный вакуумный коллектор с тепловой трубкой (сухая трубка), в качестве теплоносителя применяется пропиленгликоль.
циркуляционный насос: Willo TOP 25/7,5
емкость аккумулятор системы отопления: 2000 л.
контроллер: Star SD-2.
дублирующий источник нагрева: электрокотел плюс ветрогенератор.
адрес: Одесская обл. пгт. Затока, БО "Русская баня"
Расположение объекта:
Пример размещения солнечной циркуляционной безнапорной установки на 1 тону воды, а также солнечных бойлеров на 400л. воды в сутки (для горячего водоснабжения номеров). -625.gif)
адрес:Одесская обл. пгт. Затока, БО "Эдельвейс"
цель использования гелиосистемы ССГВ_Ц58-1800_25 - сезонное ГВС (горячее водоснабжение).
Особенность системы: система проточная циркуляционная, работает при помощи циркуляционного насоса и бака аккумулятора на 1 500 л.
производительность системы: 1 500 л. ГВС в сутки.
состав системы: 3 шт. установок ССГВ_Ц58-1800_25 .jpg)
адрес: г. Одесса, р-н "Царское село".
цель использования гелиосистемы: ССГВ_ТТр47-1500_15 - круглогодичное ГВС (горячее водоснабжение).
производительность системы: 250 л. ГВС в сутки. состав системы: 2 шт. установок СВК_ТТр47-1500_15
особенность системы: солнечный вакуумный коллектор с тепловой трубкой (сухая трубка), в качестве теплоносителя применяется пропиленгликоль, вода нагревается в бивалентной емкости на 200 л посредством косвенного теплообменника.
циркуляционный насос: Willo Star TOP 20/6.
емкость накопитель: Drazica 200 NTRR/BP 24*2 кВт.
контроллер: Star SD-2.
дублирующий источник нагрева: двухконтурный газовый котел Viessmann.
